張拉端圓錨

标簽:鋼絞線廠家,精軋螺紋鋼廠家,預應力波紋管,張拉圓錨,鋼絞線圓錨,   發布時間:2024年10月27日   點擊1452次

      預應力混凝土鋼絞線張拉端錨具是一種在預應力混凝土上所用的永久性錨固裝置。通常安裝在預應力筋端部且可以張拉的錨具稱之爲預應力錨具,所謂張拉錨具,是在後張法結構或構件中,爲保持預應力筋的拉力并将其傳遞到混拉的錨具。張拉端錨具由夾片、錨環、錨墊闆以及螺旋筋四部分組成,夾片是錨固體系的關鍵部件,其形式爲二片式,用優質合金鋼制造。

      今天我們所講的張拉端圓形錨具是屬于鋼絞線張拉錨固體系的一個類别。其常用的規格爲YM15(13)型,規格型号表示爲:YM15-N或YM13-N。YM15配套是15.2mm鋼絞線,YM13配套的是12.7mm鋼絞線。該錨具通常搭配ZB4-500電動油泵,YCW系列千斤頂或YCJ26型千斤頂、波紋管進行張拉。該錨具具有自動跟進,放張後自動錨固,錨固性能好,效率系數高、安全、可靠等特點。

      以15.2mm錨索張拉端錨具技術參數爲例,其常用的15-3~9規格配套參考如下:

型号/預應力筋數
錨闆(錨環/頭)D*L
錨墊闆A*B*C
螺旋筋G*H*I*N
波紋管内徑D
配用千斤頂
15-1/145*4580*80*1080*6*30*4
YCJ25型
15-2/283*43122*100*81120*6.5*40*450YCW100B型
15-3/387*43135*100*81120*6.5*50*450YCW100B型
15-4/497*43150*110*90130*8*50*455YCW100B型
15-5/5107*43170*120*90130*8*50*455YCW100B型
15-6/6118*47195*145*106150*10*50*470YCW150B型
15-7/7127*49195*145*106150*10*50*470YCW150B型
15-8/8136*50210*160*125160*12*50*480YCW250B型
15-9/9146*51218*160*125160*12*50*480YCW250B型

張拉端圓錨實物圖如下:

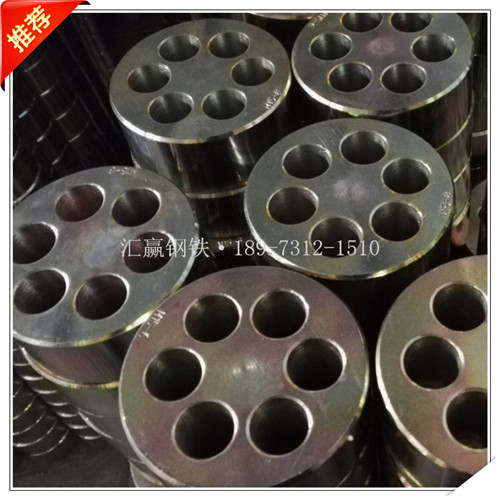

YM15-5型張拉端圓錨


YM15-6型張拉端圓錨

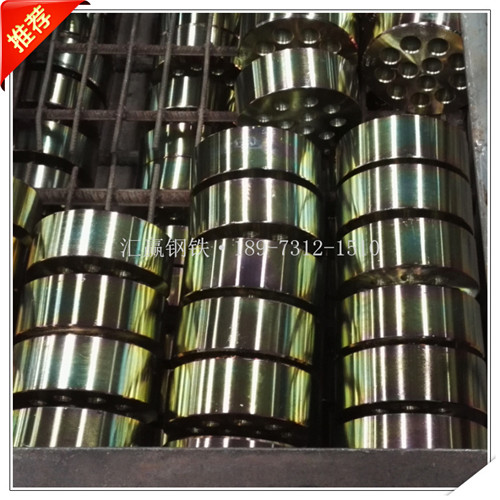

     張拉端圓錨裝箱圖
